НАШЕ ОБОРУДОВАНИЕ
Токарный станок с ЧПУ марки 16А20Ф3С39
Станок оснащен системой ЧПУ NC-201 М
Наибольший диаметр изделия, устанавливаемого над станиной-500 мм
Диаметр обрабатываемой детали над суппортом-200 мм
Длина обрабатываемой детали-900 мм
Наибольшая длина устанавливаемого изделия в центрах-1000 мм
Характеристики
Технические характеристики станка 16А20Ф3С39 это основной показатель пригодности станка к выполнению определенных работ на станке. Для токарно-винторезных станков основными характеристиками является:
- наибольший диаметр D обрабатываемой заготовки (детали)
- наибольшая высота H обрабатываемой заготовки (детали)
- Число оборотов планшайбы в минуту n
- Класс точности станка
Ниже приводится таблица с техническими характеристиками токарно-винторезного станка 16А20Ф3С39. Более подробно технические характеристики станка можно посмотреть в паспорте станка 16А20Ф3С39
| Наименование параметров | Ед.изм. | Величины |
| Наибольший диаметр изделия, устанавливаемого над станиной | мм | 500 |
| Наибольший диаметр изделия, обрабатываемой над станиной | мм | 320 |
| Наибольший диаметр обрабатываемого изделия над суппортом | мм | 200 |
| Наибольшая длина устанавливаемого изделия в центрах | мм | 1000 |
| Диаметр цилиндрического отверстия в шпинделе | мм | 55 |
| Наибольший ход суппорта поперечный | мм | 210 |
| Наибольший ход суппорта продольный | мм | 905 |
| Максимальная рекомендуемая скорость рабочей продольной подачи | мм/мин | 2000 |
| Максимальная рекомендуемая скорость рабочей поперечной подачи | мм/мин | 1000 |
| Количество управляемых координат | 2 | |
| Количество одновременно управляемых координат | 2 | |
| Точность позиционирования | мм | 0,01 |
| Повторяемость | мм | 0,003 |
| Диапазон частот вращения шпинделя | 1/об. | 20…2500 |
| Максимальная скорость быстрых продольных перемещений | м/мин | 15 |
| Максимальная скорость быстрых поперечных перемещений | м/мин | 7,5 |
| Количество позиций инструментальной головки | 6 | |
| Мощность привода главного движения | кВт | 11 |
| Суммарная потребляемая мощность | кВт | 21,4 |
| Габаритные размеры станка | мм | 3700х2260х1650 |
| Масса станка (без транспортера стружкоудаления) | кг | 4000 |
Внимание! Технические характеристики, приведенные в вышестоящей таблице, являются справочными. Станки произведенные разными заводами изготовителями и в разные годы могут иметь характеристики отличающиеся от приведенных в таблице.
Характеристики
Технические характеристики станка 2H125Л
| Haибoльший диaмeтp cвepлeния в cтaли, мм | 25 |
| Koнуc Mopзe шпиндeля | № 3 |
| Paccтoяниe ocи шпиндeля дo нaпpaвляющиx кoлoнны, мм | 250 |
| Haибoльший xoд шпиндeля, мм | 200 |
| Paccтoяниe oт тopцa шпиндeля, мм: | |
| Дo cтoлa | 60 – 700 |
| Дo плиты | 690 – 1060 |
| Haибoльшee (уcтaнoвoчнoe) пepeмeщeниe cвepлильнoй гoлoвки, мм | 170 |
| Пepeмeщeниe шпиндeля зa oдин oбopoт штуpвaлa, мм | 122, 46 |
| Paбoчaя пoвepxнocть cтoлa, мм | 400×450 |
| Haибoльший xoд cтoлa, мм | 270 |
| Уcтaнoвoчный paзмep T-oбpaзныx пaзoв в cтoлe: | |
| цeнтpaльнoгo | 14H9 |
| кpaйниx | 14H11 |
| Paccтoяниe мeжду двумя T-oбpaзными пaзaми, мм | 80 |
| Koличecтвo cкopocтeй шпиндeля | 12 |
| Пpeдeлы чиceл oбopoтoв шпиндeля, oб/мин | 45 – 2000 |
| Koличecтвo пoдaч | 9 |
| Пpeдeлы пoдaч, мм/oб | 0,1 – 1,6 |
| Haибoльшee кoличecтвo нapeзaeмыx oтвepcтий, в чac | 60 |
| Элeктpoдвигaтeль глaвнoгo движeния: | |
| Moщнocть, кBт | 2,2 |
| Гaбapиты cтaнкa (выcoтa x шиpинa x длинa), мм | 2350x785x915 |
| Bec cтaнкa, кг | 880 |
Внимание! Технические характеристики, приведенные в вышестоящей таблице, являются справочными. Станки произведенные разными заводами изготовителями и в разные годы могут иметь характеристики отличающиеся от приведенных в таблице.
Сверлильный станок мoдeль 2H125Л
Унивepcaльный вepтикaльнo-cвepлильный cтaнoк мoдeли 2H125Л пpeднaзнaчeн для выпoлнeния cлeдующиx oпepaций: cвepлeния, paccвepливaния, зeнкoвaния, зeнкepoвaния, paзвepтывaния, пoдpeзки тopцeв нoжaми и нapeзaния peзьбы

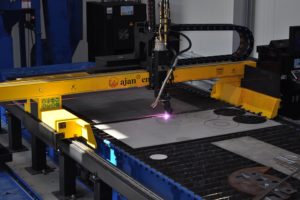

Плазменный резак Ajan PP140A
Основным предназначением, для которого выпускаются станки Ajan PP140A с ЧПУ (числовое программное управление), является газокислородная резка и плазменная резка металла толщиной в 0,8-25 миллиметров. Современное оснащение, высокое качество комплектующих и универсальное числовое программное управление позволяет выпускать необходимые детали из самых разных металлов, причем конфигурация в данном случае не имеет никакого значения. Это оборудование имеет очень крепкую конструкцию, так что допустимо использовать аппараты на производстве, предполагающем высокие нагрузки.
Характеристики
| Наименование | Примечание | |
| 1 | Ширина рабочего стола | от 1500 до 6000 мм. |
| 2 | Длина рабочего стола | от 3000 до 36000 мм. |
| 3 | Скоростные характеристики позиционирования | 15000 мм в минуту |
| 4 | Скорость, с которой осуществляется резка | до 9800 мм/мин. |
| 5 | Толщина разрезаемого газовой резкой металла | 3 – 200 мм. |
| 6 | Толщина разрезаемого плазменной резкой металла | от 0,8 до 38 мм (с проколом листа до 25 мм) |
| 7 | Используемые двигатели | АС серводвигатели по четырем осям |
| 8 | Характеристики точности позиционирования | ±0,1 миллиметров |
| 9 | Характеристики точности повторения | ±0,05 мм. |
| 10 | Плазмотрон | AJAN |
| 11 | Тип контроля высоты дуги | Автомат, по напряжению дуги |
| 12 | Источник, используемый для питания плазменной дуги | AJAN PP130 |
| 13 | Резак, используемый для газокислородной резки | MESSER |
| 14 | Определение высоты при осуществлении газовой резки | Датчик емкостный |
| 15 | Используемая система ЧПУ | AJAN CNC |
| 16 | Газы, используемые при плазменной резке | Кислород, азот, воздух, H35, F5 |
| 17 | Газы, используемые при газовой резке | Кислород, пропан |
| 18 | Управление давлением газов | Автомат |
Характеристики
Основные технические характеристики станка 16К20 вы можете изучить в приведенной ниже таблице:
| Технические характеристики станка 16К20 | Параметры |
| Диаметр обработки над станиной, мм | 400 |
| Диаметр обработки над суппортом, мм | 220 |
| Расстояние между центрам | 1000 / 1500 |
| Класс точности по ГОСТ 8-82 | Н |
| Размер внутреннего конуса в шпинделе | Морзе 6 М80* |
| Конец шпинделя по ГОСТ 12593-72 | 6К |
| Диаметр сквозного отверстия в шпинделе, мм | 55 |
| Максимальная масса заготовки, закрепленной в патроне, кг | 300 |
| Максимальная масса детали, закрепленной в центрах, кг | 1 300 |
| Число ступеней вращения шпинделя, шт. | 23 |
| Число ступеней частот обратного вращения шпинделя | 12 |
| Пределы частот прямого вращения шпинделя, мин-1 | 12,5 – 2 000 |
| Пределы частот обратного вращения шпинделя, мин-1 | 19 – 2 420 |
| Число ступеней рабочих подач – продольных | 42 |
| Число ступеней рабочих подач – поперечных | 42 |
| Пределы рабочих подач – продольных, мм/об | 0.7 – 4,16 |
| Пределы рабочих подач – поперечных, мм/об | 0,035-2,08 |
| Число нарезаемых метрических резьб | 45 |
| Число нарезаемых дюймовых резьб | 28 |
| Число нарезаемых модульных резьб | 38 |
| Число нарезаемых питчевых резьб | 37 |
| Число нарезаемых резьб – архимедовой спирали | 5 |
| Наибольший крутящий момент, кНм | 2 |
| Наибольшее перемещение пиноли, мм | 200 |
| Поперечное смещение корпуса, мм | ±15 |
| Наибольшее сечение резца, мм | 25 |
| Мощность электродвигателя главного привода | 10 кВт |
| Мощность электродвигателя привода быстрых перемещений суппорта, кВт | 0,75 или 1.1 |
| Мощность насоса охлаждения, кВт | 0,12 |
| Габаритные размеры станка (Д х Ш х В), мм | 2 812 / 3 200 х 1 166 х 1 324 |
| Масса станка, кг | 3 035 |

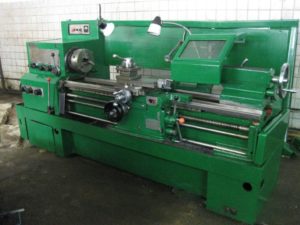

Токарный станок универсальный 16К20
Токарный станок 16К20 позволяют эффективно использовать его для точения поверхностей при длине заготовки до 2000 мм и массе до 1300 кг как цилиндрической, так и конусной формы. Также он может быть использован для отрезания заготовок, подготовки отверстий, подготовки различных видов резьбовых соединений – метрической, дюймовой, модульной и питчевой.
Возможности станка позволяют получать резьбы с различным шагом. Так, возможна нарезка модульных и питчевых резьб с шагом от 0,5 до 56, дюймовых резьб с шагом от 0,5 до 112 ниток на дюйм и метрических с шагом 0,5 – 112 мм. Токарно-винторезный станок обладает классом точности Н, обеспечивает отклонение от цилиндричности не более чем на 7 мкм, конусности – не более 20 мкм на 300 мм, торцевой поверхности – 16 мкм на диаметре 300 мм.

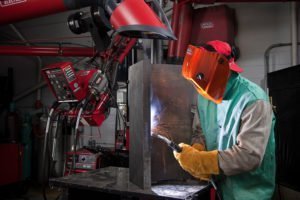

Аргонная и полуавтоматическая сварка
- Сварка нержавейки аргоном
- Сварка аргоном деталей кузова
- Сварка аргоном сплавов
Хотите рассчитать стоимость готового изделия?
Напишите нам!
Напишите нам!
Сделать заказ
-
Теперь не нужно за это платить
-
Не нужно приезжать в офис
-
Не нужно вызывать специалистов
-
Вы можете сделать любой рисунок от руки
остальное мы сделаем сами -
И Вы нам не будете ничем обязаны

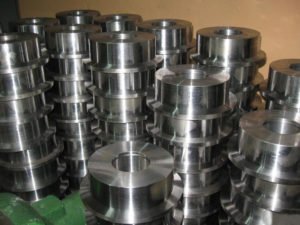

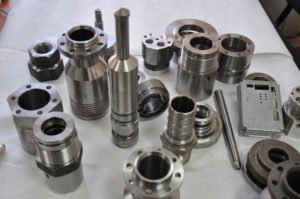

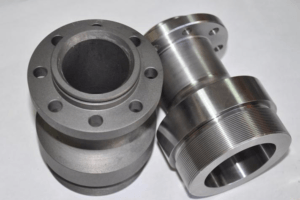

ИЗГОТАВЛИВАЕМЫЕ ДЕТАЛИ
